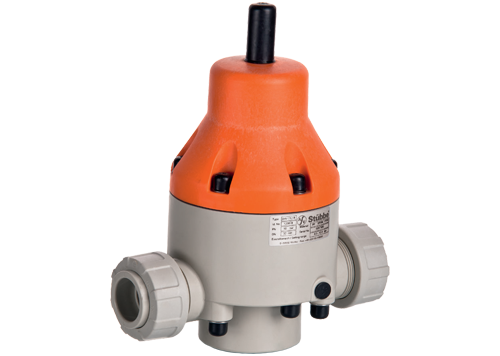

Válvula Reguladora de Pressão

Características

Válvulas Reguladoras de Pressão termoplásticas estão disponíveis em PVC U, em PP e PVDF (Padrão ISO/DIN).

As válvulas reguladoras de pressão dividem-se em: Válvula Redutora de Pressão e Válvula de Alívio de Pressão.

Possuem dupla união ou podem ser do tipo sem uniões (spigot) e seus conectores podem ser:

• Conectores Roscáveis (BSP);
• Conectores Coláveis/Soldáveis (ISO/DIN);
• Flanges (ANSI B16.5 ou ISO/DIN).

Materiais

• PVC U, PP e PVDF conforme DIN 8078, EN 12086 PVDF e DIN 3442;
• Castelo em PP com reforço de fibra de vidro (GFPP)

Diafragmas

• PTFE (moldado sobre EPDM)
• EPDM
• FPM (Viton)

Vedações

• EPDM
• FPM (Viton)

As máximas temperaturas admissíveis das válvulas variam de acordo com o material construtivo da mesma, podendo chegar a 238ºC no caso do PVDF.

As classes de pressão das válvulas variam de acordo com material e diâmetro, sendo normalmente PN 10 (150 psi).

No caso de conectores do tipo colável (PVC U) utiliza-se cola especial (conforme ASTM D 2564 e F 493).

Para conectores soldáveis (PP e PVDF), temos a solda do tipo ponta/bolsa ou de topo. Para soldar utiliza-se máquina especial (termofusor) para aquecimento e união do material.

Para os demais conectores, rosca ou flange, o procedimento é o comumente utilizado em linhas metálicas.
