Válvula Retenção

Características

Válvulas de Retenção termoplásticas estão disponíveis em PVC U e CPVC (padrão ASTM) e em PP e PVDF (Padrão ISO/DIN).

Há dois padrões de válvulas de retenção: Válvula de Retenção tipo esfera e tipo portinhola, cuja instalação é entre flanges (Waffer).

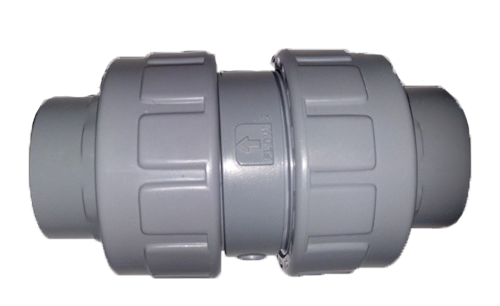

A válvula de retenção tipo esfera possui dupla união e seus conectores podem ser:

• Conectores Roscáveis (NPT ou BSP);
• Conectores Coláveis/Soldáveis (Sch80 ou ISO/DIN);
• Flanges (ANSI B16.5 ou ISO/DIN). Este aplica-se também para Válvula de Retenção tipo portinhola

Materiais

• PVC U e CPVC, conforme ASTM D 1784, ASTM F 1498 e ASTM F 1970;
• PP, conforme DIN 8078 e DIN 3441/3442;
• PVDF, conforme EN 12086 PVDF e DIN 3441/3442.

Vedações

• EPDM
• FPM (Viton)

As máximas temperaturas admissíveis das válvulas variam de acordo com o material construtivo da mesma, podendo chegar a 238ºC no caso do PVDF.

As classes de pressão das válvulas variam de acordo com material e diâmetro, sendo normalmente PN 10 (150 psi) ou PN 16 (240 psi).

As válvulas de retenção tipo esfera são facilmente montadas nas linhas principais.

No caso de conectores do tipo colável (PVC U e CPVC) utiliza-se cola especial (conforme ASTM D 2564 e F 493).

Para conectores soldáveis (PP e PVDF), temos a solda do tipo ponta/bolsa ou de topo. Para soldar utiliza-se máquina especial (termofusor) para aquecimento e união do material.

Para os demais conectores, rosca ou flange, bem como para a válvula de retenção tipo portinhola, o procedimento é o comumente utilizado em linhas metálicas.
