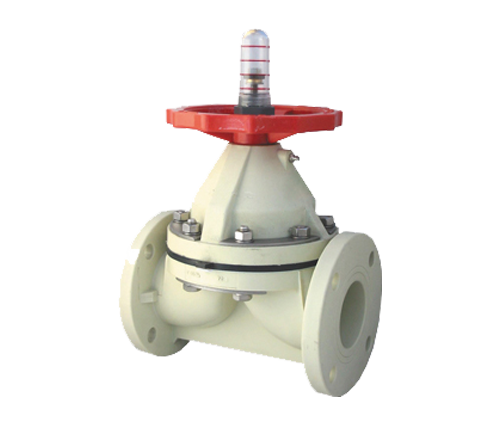

Válvula Diafragma

Características

Válvulas Diafragma termoplásticas estão disponíveis em PVC U e CPVC (padrão ASTM) e em PP e PVDF (Padrão ISO/DIN).

Possuem dupla união (quando não são do tipo flange) e seus conectores podem ser:

• Conectores Roscáveis (NPT ou BSP);
• Conectores Coláveis/Soldáveis (Sch80 ou ISO/DIN);
• Flanges (ANSI B16.5 ou ISO/DIN). Normalmente são injetadas com flange nos diâmetros acima de 2”.

Materiais

• PVC U e CPVC, conforme ASTM D 1784, ASTM F 1498 e ASTM F 1970;
• PP, conforme DIN 8078 e DIN 3442-2;
• PVDF, conforme EN 12086 PVDF e DIN 3442-2.

Diafragmas

• PTFE (moldado sobre EPDM)
• EPDM
• FPM (Viton)

Vedações

• EPDM
• FPM (Viton)

As máximas temperaturas admissíveis das válvulas variam de acordo com o material construtivo da mesma, podendo chegar a 238ºC no caso do PVDF.

As classes de pressão das válvulas variam de acordo com material e diâmetro, sendo normalmente PN 10 (150 psi) ou PN 16 (240 psi).

As válvulas diafragma são facilmente montadas nas linhas principais.

No caso de conectores do tipo colável (PVC U e CPVC) utiliza-se cola especial (conforme ASTM D 2564 e F 493).

Para conectores soldáveis (PP e PVDF), temos a solda do tipo ponta/bolsa ou de topo. Para soldar utiliza-se máquina especial (termofusor) para aquecimento e união do material.

Para os demais conectores, rosca ou flange, o procedimento é o comumente utilizado em linhas metálicas.
