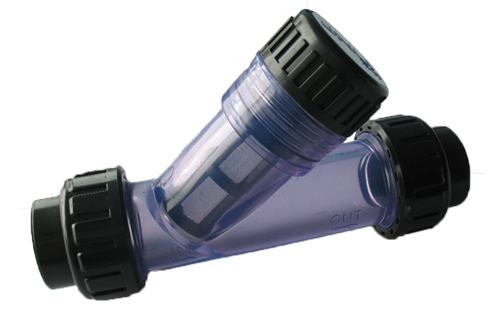

Filtro Y

Características

Os filtros tipo Y em termoplásticos tem a função de reter impurezas dentro da linha, evitando danos em equipamentos ou processos, e estão disponíveis em PVC U e CPVC (padrão ASTM) e em PP (Padrão ISO/DIN).

Possuem dupla união ou podem ser do tipo sem uniões (spigot) e seus conectores podem ser:

• Conectores Roscáveis (NPT ou BSP);
• Conectores Coláveis/Soldáveis (Sch80 ou ISO/DIN);
• Flanges (ANSI B16.5 ou ISO/DIN).

Materiais

• PVC U, PVC U transparente e CPVC, conforme ASTM D 1784, ASTM F 1498 e ASTM F 1970;
• PP, conforme DIN 8078 e DIN 3441/3442;

Cestos, disponíveis em diversos Mesh

• PEHMW
• Aço Inoxidável

Vedações

• EPDM
• FPM (Viton)

As máximas temperaturas admissíveis variam de acordo com o material construtivo da mesma, podendo chegar a 95ºC no caso do CPVC.

As classes de pressão variam de acordo com material e diâmetro, sendo normalmente PN 10 (150 psi) ou PN 16 (240 psi).

Os filtros Y São facilmente montados nas linhas principais.

No caso de conectores do tipo colável (PVC U e CPVC) utiliza-se cola especial (conforme ASTM D 2564 e F 493).

Para conectores soldáveis (PP), temos a solda do tipo ponta/bolsa ou de topo. Para soldar utiliza-se máquina especial (termofusor) para aquecimento e união do material.

Para os demais conectores, rosca ou flange, o procedimento é o comumente utilizado em linhas metálicas.
